消聲器

使用說明
1、消聲器用于降低風機、出口的空氣動力性噪聲。
       2、消聲器安裝時，距消聲器進（出）口1.5米到2米處應無阻擋物，并注意避開其他噪聲源，以免影響消聲器正常的使用效果。
       3、消聲器與風機連接法蘭口徑不一致時，可配接變徑管過渡，但當量角不應大于30°。連接法蘭間應避免剛性聯接，并注意密封，防止漏氣、漏聲。
       4、消聲器可以根據實際需要安裝在空間的任意位置，但應注意消聲器的支撐。消聲器不能承受外來的重量。
       5、消聲器應盡量安裝在氣流通道平穩段內，尤其要避免安裝在管道的彎頭處。
       6、通過消聲器氣體的含塵量應低于100毫克/標準立方米，否則要安裝空氣濾清器，以免影響使用效果。
       7、通過消聲器的介質不允許含有水霧、油霧和腐蝕性氣體。介質溫度不要小于150℃。
       8、消聲器使用一段時間后。若遇積灰效果降低，只能用干刷掃除灰塵，而不能用水沖洗。
       9、消聲器在運輸和待裝前要采取防潮、防污措施，以免影響日后正常使用效果。
       10、在滿足上述使用條件下，消聲器的壽命通?？蛇_8-10年。
F型消聲器
       消聲器是抗阻復合式消聲器，它主要用于降低各種高壓離心風機進出口的空氣動力性噪聲，適用于風機行業中9-19、9-26等型號的高壓離心風機。
       F型消聲器分為A、B兩種形式。A型兩端均為法蘭，可串接于管道中使用，B型一端是法蘭，另一端為防雨吸聲風帽。可供進、排風使用。
       F型消聲器使用風量2000-66000m3/h，使用溫度為150℃以下，消聲器可達20-25dB（A），阻力損失小于300mmH2O（294pa）。

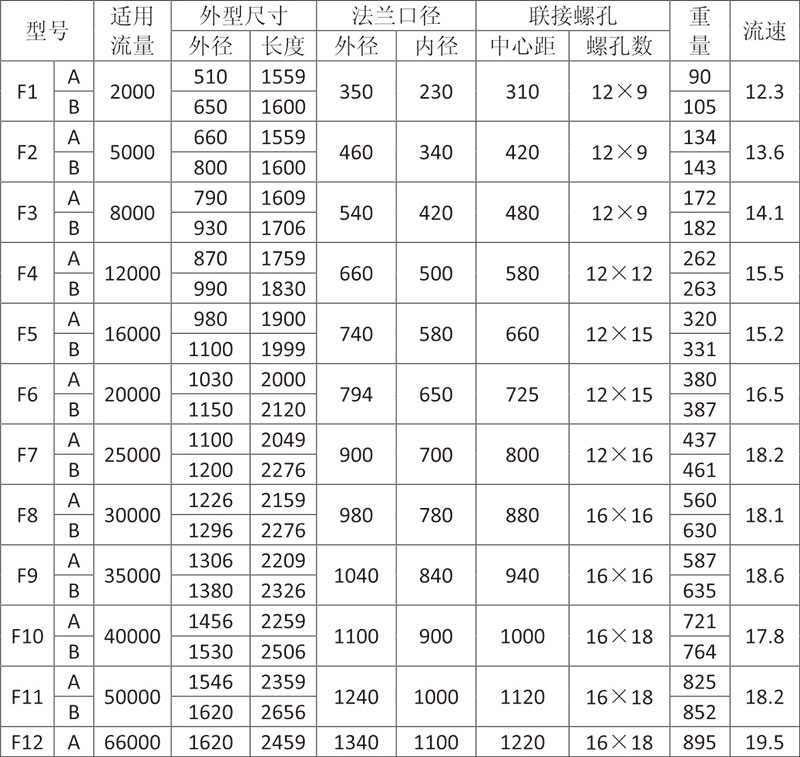

F型消聲器規格選用表

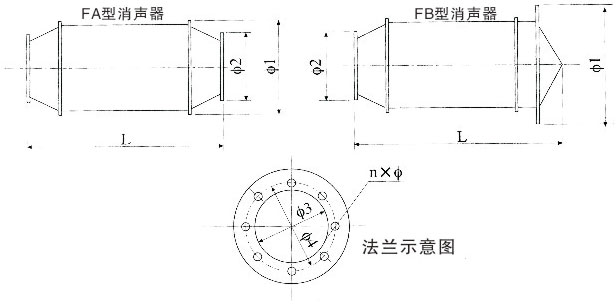

FA、FB消聲器外形尺寸示意圖

Z型消聲器
Z型消聲器系列共有九種規格，其中Z1-Z5為阻性消聲器。 Z5A-Z7為阻抗復合式消聲器，Z型消聲器主要用于降低羅茨鼓風機的進，排氣噪聲。
Z型消聲器適用風量為0.25m3/min-250m3/min，消聲量可達20-25dB（A），阻力損失小于50mmH2O（490Pa）

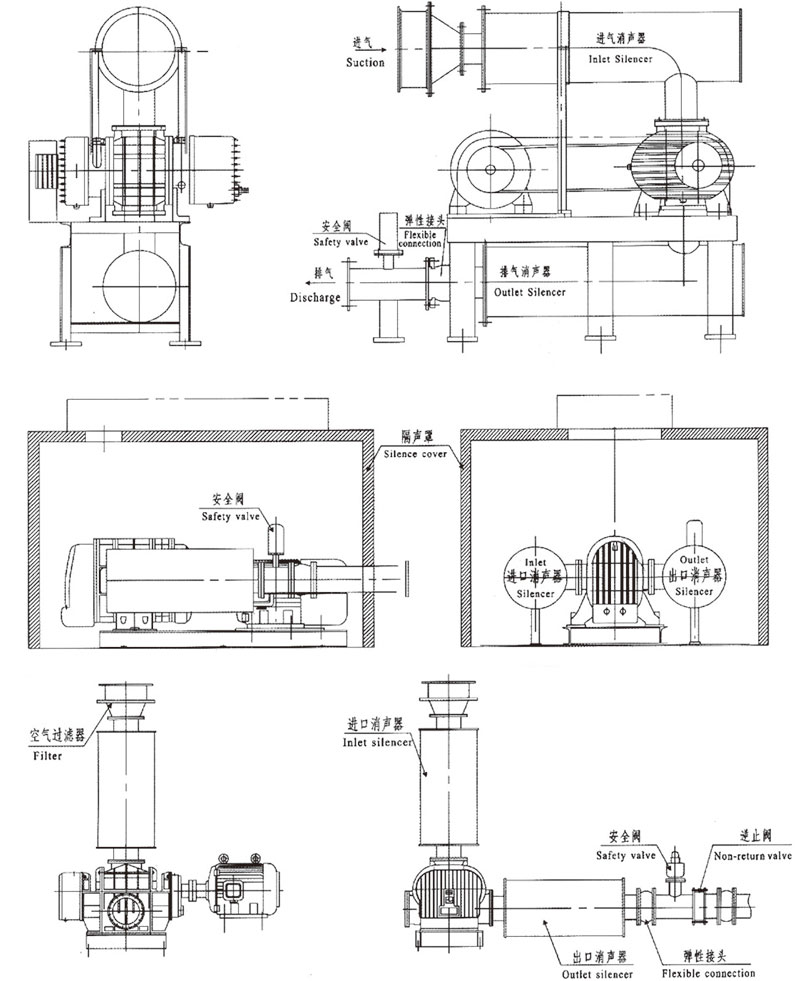

Z型消聲器可根據需要為羅茨鼓風機的進、出口法蘭直聯，也可串接在進、排的管道中使用。

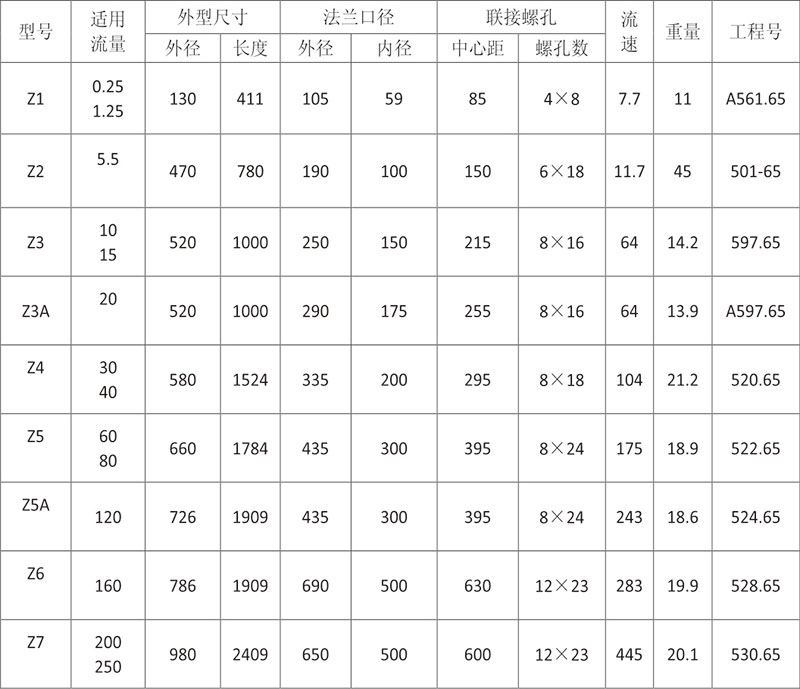

Z型消聲器規格選用表

L型羅茨鼓風機配套消聲器規格選用表
L型羅茨鼓風機是系列羅茨鼓風機。L型消聲器，法蘭可以直聯。消聲器和阻力損失與Z型消聲器相仿。

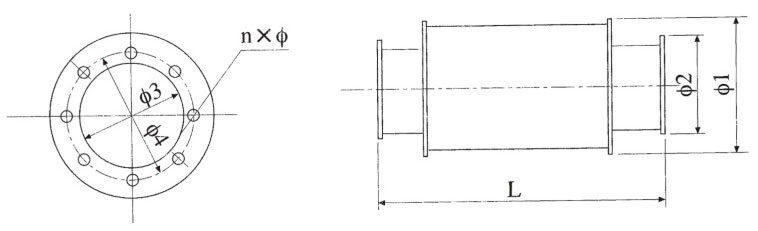

L型、Z型消聲器外型尺寸示意圖

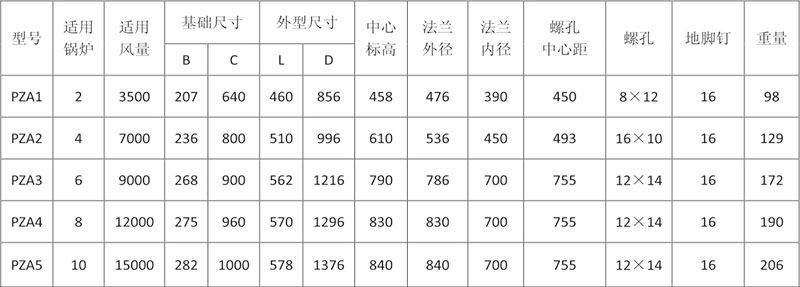

PZA型盤式消聲器
PZA型消聲器是環向進氣的阻性消聲器。由于它外型呈盤狀，因此具有軸向尺寸明顯小的特點。它適用降低小型工業鍋爐送風機的進口噪聲，在布置緊湊的鍋爐房內使用，有重量輕、占地小、安裝簡便的優點。
PZA型消聲器使用于風量3500-15000m3/h，消聲器14-18dB（A），阻損小于10mmH20（98Pa）。

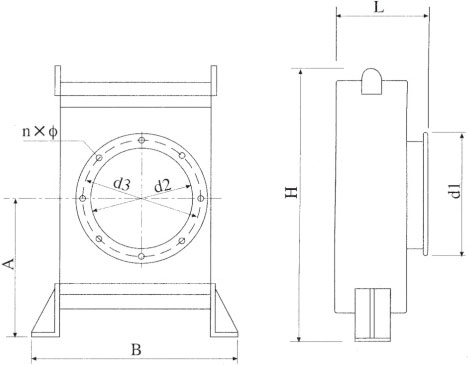

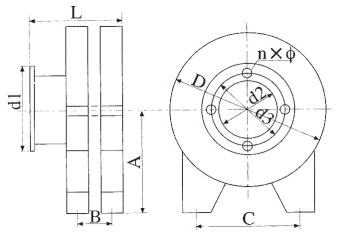

PZA型消聲器外型尺寸示意圖

PZB型遮蔽式矩形消聲器
PZB型消聲器是在PZA型消聲器的基礎上發展而成的，它的外型由原來的圓盤型改成矩形，并在上、下設有兩塊遮蔽吸聲板，改型后的PZB型消聲器，不但保持了PZA型消聲器的良好性能，而且結構緊湊合理，增加了遮雨的措施，適合戶外使用。

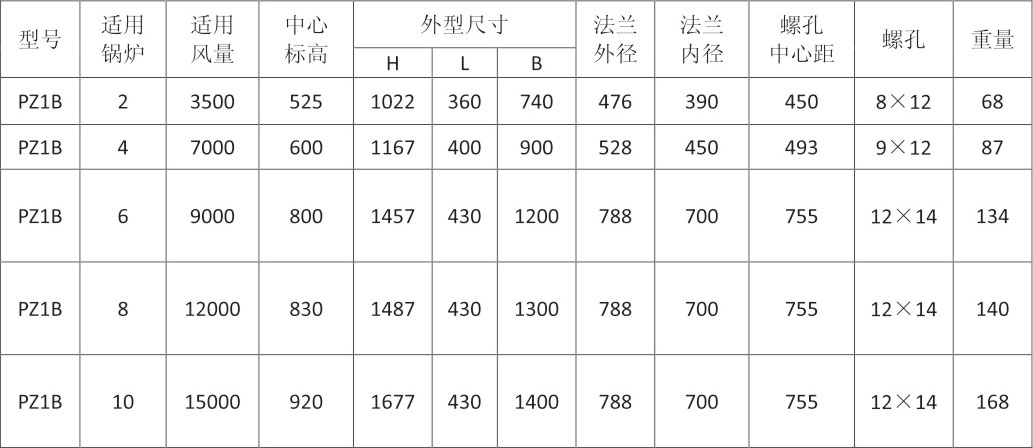

PZB型遮蔽式矩形消聲器規格選用表
